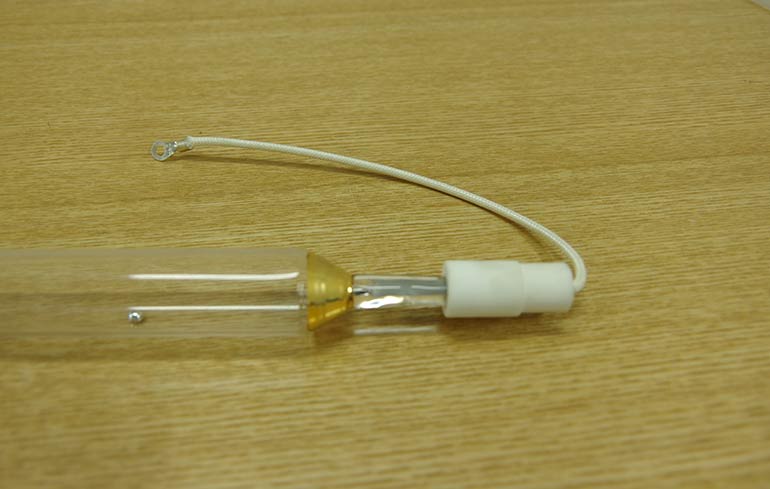

UV灯管的结构

石英管壁；用透明的石英玻璃制成，能耐高温，工作温度达以上。能透紫外线，一般真空紫外部分能通过的光谱波长为220nm?400nm，但可见光和红外线也能透过。

钨电极：一般钨电极表面烧结阴极发射较强的材料,如锆酸钡。其作用和原理是钨灯丝加热锆酸钡发出热电子，电子从负极向正极运动与汞原子碰撞使汞原子能级跃迁而发光。

侧臂：也是石英材料。其作用有两个方面，首先是连接管壁与端头，连接钨电极与端线；作用是将灯管的髙温逐渐降低直到端头降至120以下，因为端头引线不耐高温。

焊封：是连接导体，将钨丝与引线连接起来。一般用钼材料。

端盖：常用陶瓷或金属材料。主要用于支撑灯管，有些情况用金属材料既作为端盖也起引线作用。

引线：是灯管与高压变压器连接线。要求引线耐120T-150T高温。

导电物质。中压汞灯内汞压强为13xlOPaD汞在常压下是液态，在热电子的激发下转化成汞蒸气导电。一般汞是处于过饱和状态，这样汞的蒸气压就与外界环境无关。

UV灯管的几个重要参数：

①功率密度(灯管单位长度功率)：单位W/cm。P0一般根据客户工作实际需要设定，大紫外线强，红外线输出功率高，影响灯管寿命。UV固化灯一般在40-l60W/on之间。

②管壁负荷防：单位面积灯管壁通过的功率。
